液壓動力單元

32

產品名稱： YS、YD系列直流微型液壓動力單元

發布日期： 2018-11-15

點擊數： 1318

詢價： 點擊產品詢價

二維碼：

簡述：

產品詳情

★ 產品簡介
  YSK系列直流微型液壓動力單元是一種采用手柄操縱,控制系統工作的液壓泵站,通過操縱卸荷閥,可使液壓裝置下降或定位,下降速度可通過調節器速閥開閉大小進行調整,操縱簡單,保壓性能好.該系列體積小,調壓方便,可滿足水平和垂直安裝.

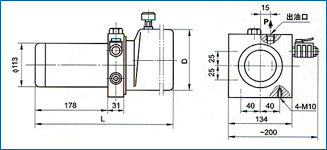

★ 工作原理圖               ★ 外形尺寸

YD系列直流微型液壓動力單元
★ 產品簡介
  YD系列直流微型液壓動力單元是一種通過二位二通電磁止回閥控制卸荷及定位的液壓泵站,外置調速閥,可對下降速閥進行調速,保壓性能好,操縱及維護方便.

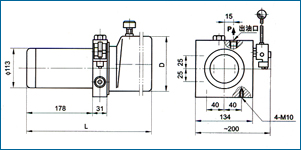

★ 工作原理圖        ★ 外形尺寸

★ YSK系列,YD系列功能參數表
1
額定壓力(MPa)
20
4
電機功率(KW)
1.5,2.2,3
7
油箱容積(L)
1.5-12
2
額定排量(mi/r)
1.6,2.0,2.5,3.3
5
負載轉速
2500
8
安裝方式
水平,垂直
3
工作電壓(V)
12,24
6
工作條件(%)
S1=10
9
出油口尺寸
M18×1.5

★ YSK系列,YD系列選用油箱與總成尺寸表
油箱結構
油箱容積(L)
1.5
2.5
4
5
6
8
10
12
尺寸D(mm)
φ148
φ148
φ176
φ176
￠176
￠176
￠176
￠176
尺寸L(mm)
347
399
439
479
509
579
659
749

★ YSK系列,YD系列典型產品規格表

系列
型號
壓力(MPa)
排量(ml/r)
電壓(V)
功率(KW)
油箱容積(L)
安裝方式
調壓值(MPa)
出油口尺寸
YSK
8080
20
2
12
1.5
5
水平
垂直
18
M18×1.5
8081
2
24
2.2
5
YD
8077
20
3.3
12
3
5
8082
2
12
1.5
5
8083
2
24
2.2
5
★ 電氣接線圖 ★ 使用說明
  ☆工作油液的污染程度不得高于ISO440618/14級,油液粘度為22-46mm2/sISO3448.
   ☆為使電機達到熱平衡,連續工作時間與停隔時間比為1:9.
