液壓動力單元

31

產品名稱： JHS、JD系列交流微型液壓動力單元

發布日期： 2018-11-15

點擊數： 1460

詢價： 點擊產品詢價

二維碼：

簡述：

產品詳情

★ 產品簡介
  本系列產品采用集成式組合液壓系統，實現電動舉升，手動控制卸菏等功能，通過操縱卸荷閥可使液壓裝置下降或定位，下降時可用手柄調整下降速度，避免沖擊，操縱簡單，保壓性能可靠。

★ 工作原理圖

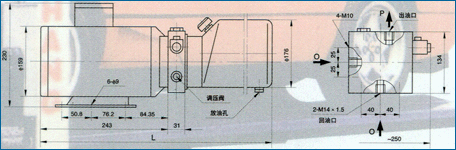

★ 外形尺寸

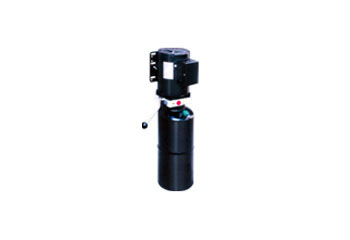

JD系列交流微型液壓動力單元
★ 產品簡介
  本系列產品采用集成式組合液壓系統，是一種通過電動舉升，二位二通電磁止回閥控制卸荷及定位的液壓泵站，回油口裝有內置式節流閥，使液壓裝置下降時等速平穩無沖擊，保壓性能好，操縱及維護方便。
★ 工作原理圖



★ JMS系列、JD系列功能參數表
1
額定壓力
（MPa）
20
4
電機功率
（KW）
1.5，2.2，3.0
7

油箱容積
（L）

4，5，6，8，10，12
2
額定排量
（ml/r）

1.0，1.6，2.0，
2.5，3.3，4.2

5
負載轉速
（rpm）
2800
8
安裝方式
水平、垂直
3
工作電壓V
220，380
6
工作條件（%）
S2=20
9
出油口尺寸
M14×1.5-6H
★ JMS系列、JS系列選用油箱與總成尺寸表

油箱容積（L）
4
5
6
8
10
12
尺寸L（mm）
504
534
574
644
724
814
★ JMS系列、JD系列典型產品規格表
系列
型號
壓力
（MPa）
排量
（ml/r）
電壓
（V）
功率
（KW）
油箱容積
（L）
安裝方式
調壓值
（MPa）
出油口尺寸
JMS
HP9009
20
2
220
2.2
10
水平
垂直
16-18
M14×1.5-6H
HP9013
1.6
380
1.5
6
HP9014
2
2.2
10
HP9015
3.3
3
12
HP9004
2
220
2.2
10
JD
HP9004
2
220
2.2
10
HP9018
1.6
380
1.5
6
HP9019
2
2.2
10
HP9020
3.3
3
12
HP9026
2
220
2.2
10

★ 使用說明
      ☆工作油液的污染程度不得高于ISO4406 18/14級，油液粘度為22～46mm2/sISO3448。
  ☆為使電機達到熱平衡，連續工作時間與停隔時間比為2：8。
  ☆ JD系列使用的二位二通電磁止回閥工作電壓為12V，24V，220V。
  ☆ 回油口連接尺寸為M14×1.5。
